表面三维形貌分析为什么常选用AFM

发布时间:2025-12-18 热度:80

在材料科学、微电子、精密制造等领域,表面三维形貌直接影响材料的物理性能和使用可靠性。粗糙度、台阶高度、颗粒分布等微观结构,往往决定了材料的摩擦行为、附着性能以及后续工艺效果。面对不断提高的精度要求,传统表面分析手段已难以满足纳米尺度的观测需求,原子力显微镜(AFM)因其成像精度和测量能力,成为表面三维形貌分析中被广泛采用的检测技术。

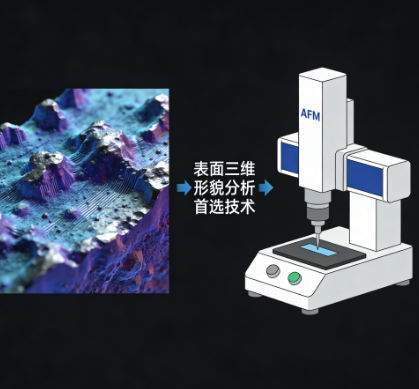

表面三维形貌分析为什么常选用AFM

一、AFM满足纳米级三维形貌测量需求

AFM通过探针与样品表面之间的相互作用,实现对表面高度变化的精确感知。探针在扫描过程中沿样品表面逐点移动,系统同步记录垂直方向的位移信息,从而构建真实的三维形貌数据。这种测量方式不依赖光学成像分辨率限制,能够在纳米甚至亚纳米尺度下获取表面结构细节,为精细形貌分析提供可靠基础。

二、非接触或轻接触方式降低表面干扰

在表面三维形貌分析中,样品表面完整性至关重要。AFM可根据材料特性选择合适的扫描模式,在保证分辨率的同时,减少对样品表面的机械扰动。这一特性使其适用于脆性材料、软材料及功能涂层的形貌检测,有利于获得更加真实的表面结构信息。

三、三维数据可视化与定量分析能力突出

AFM不仅能够生成直观的三维形貌图像,还可对表面高度分布、粗糙度参数及局部结构特征进行定量分析。通过专业软件处理,检测结果可直接用于工艺对比、质量评估及性能研究。这种将形貌观察与数据分析相结合的能力,是AFM在三维形貌分析中被广泛选用的重要原因。

四、适应多种材料与应用场景

AFM对样品尺寸和导电性能要求较低,适用于金属、陶瓷、高分子及复合材料等多种材料体系。无论是平整表面还是复杂微结构区域,AFM都能够通过参数调整完成稳定扫描。这种广泛的材料适应性,为表面三维形貌检测的统一方法制定提供了良好条件。

在高精度表面分析需求不断提升的背景下,AFM凭借其分辨率优势、测量稳定性和三维数据表达能力,已成为表面三维形貌分析的重要技术手段。依托规范的检测流程、专业的仪器配置和成熟的数据分析能力,AFM检测能够为材料研究和质量评估提供可靠依据。围绕AFM检测检验方法开展合作,有助于提升测试结果的一致性与可比性,也为相关行业的技术交流与长期协作创造更广阔空间。
